在大禹電子的超聲波水下傳感器設計中，相控陣陣列技術是實現高精度波束指向與掃描的關鍵。而設計相控陣時，一個基礎且重要的參數就是“半波長”。那么，半波長究竟如何計算?本文為您簡明解析。

　　半波長的定義

　　半波長等于波長的一半，即：

　　半波長 = 波長 / 2

　　波長的計算

　　波長由聲波在水中的傳播速度與換能器的工作頻率共同決定，公式為：

　　波長 = 聲速 / 頻率

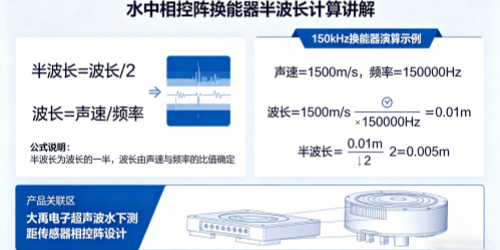

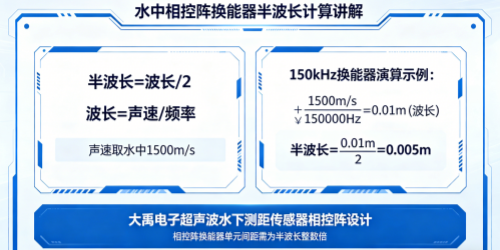

　　具體演算示例

　　假設我們使用一款常見的水中換能器，其中心頻率為 150 kHz。超聲波在淡水中的傳播速度約為 1500 m/s(隨溫度、鹽度略有變化，工程計算常取此值)。

　　首先計算波長：

　　1500 m/s ÷ 150,000 Hz = 0.01 m(即10毫米)

　　然后計算半波長：

　　0.01 m ÷ 2 = 0.005 m(即5毫米)

　　因此，對于150kHz的水中換能器，其相控陣陣列單元的間距通常參考半波長5毫米進行設計。這一尺寸能夠有效避免柵瓣，保證波束在主瓣方向上的能量集中，從而實現穩定的水下測距與目標探測。

　　工程意義

　　正確計算半波長是相控陣設計的第一步。實際應用中，大禹電子會根據具體的水溫、鹽度校正聲速值，并依據換能器的實際頻率偏差微調陣元間距，以達到最優的波束成形效果。無論是水下地形測繪、障礙物識別還是測距定位，精準的半波長計算都是性能的基石。

　　大禹電子深耕超聲波水下探測領域，從基礎原理到工程落地，每一步都力求嚴謹可靠。如果您有特殊頻率或復雜環境下的相控陣定制需求，歡迎聯系我們深入交流。
